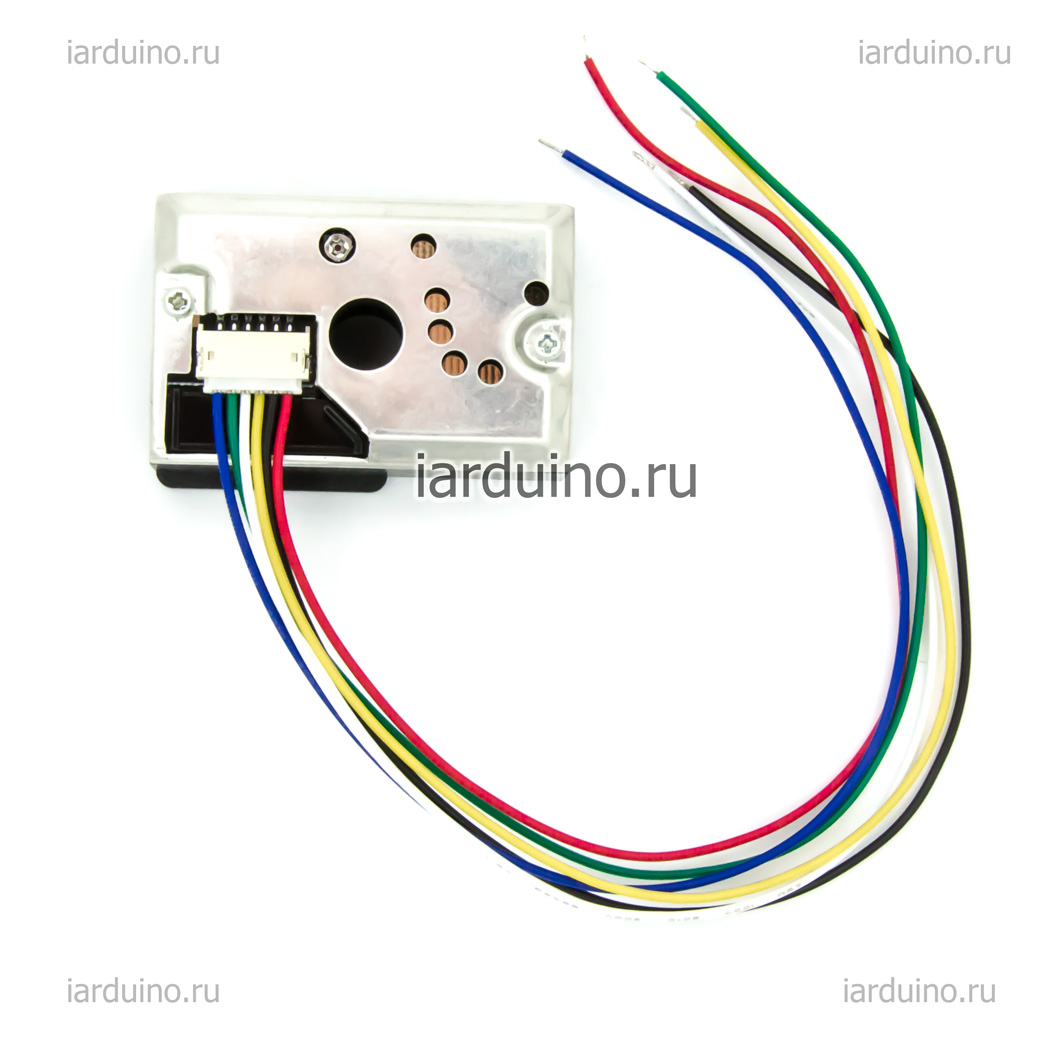

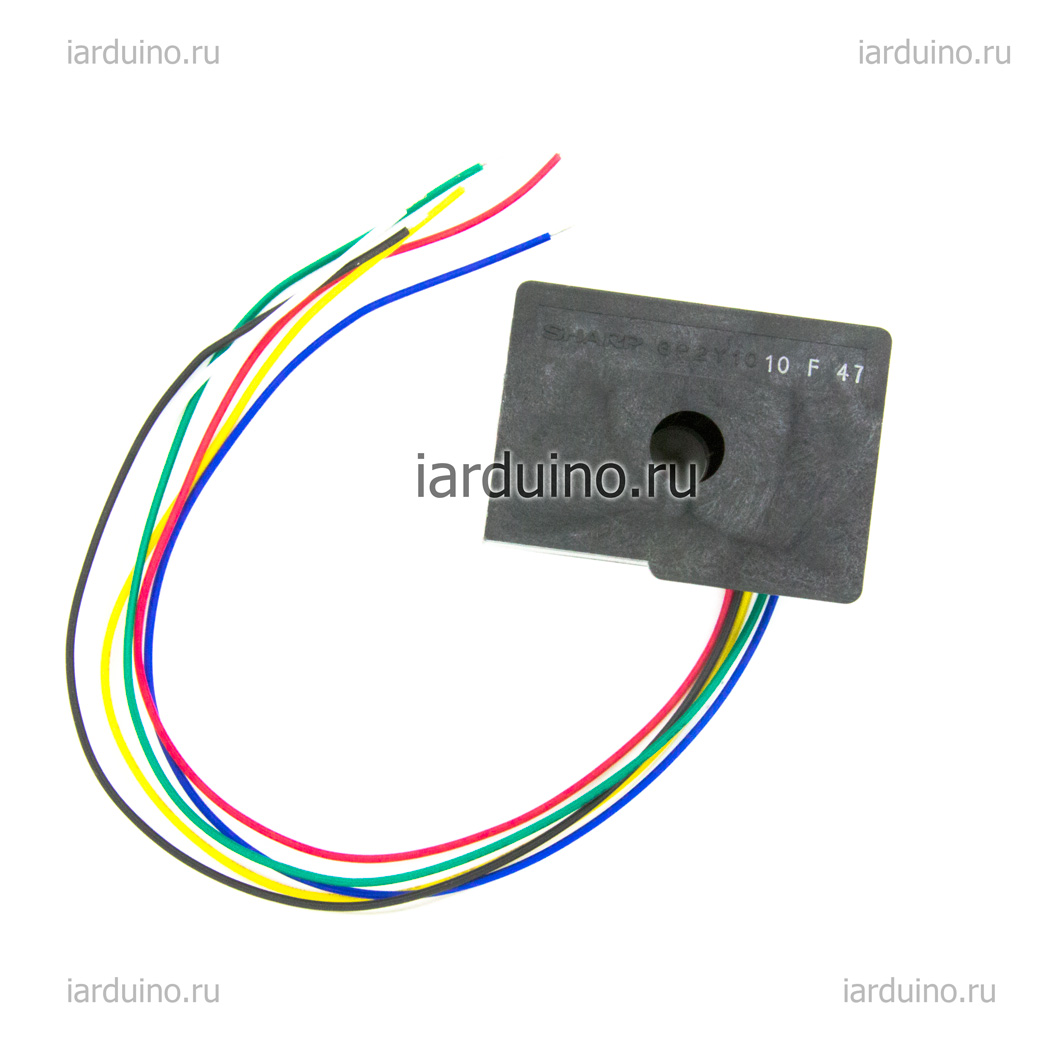

Датчик пыли GP2Y1010AU0F—SHARP для Arduino

Общие сведения

Датчик пыли GP2Y1010AU0F — предназначен для обнаружения мельчайших частиц пыли в воздухе.

Датчик используется при построении систем очистки воздуха, мониторинга загрязнения воздуха или комплексно с другими системами.

Приблизительные критерии загрязнённости воздуха микрочастицами пыли:

Характеристики

• чувствительность: 0.5В/(100мкг/м3);
• измеряемый диапазон: 500мкг/m3;
• питание: 2.5-5.5В;
• рабочий ток: 20 мА;
• рабочая температура: -10~65℃;
• температура хранения: -20~80℃;
• габариты: 63.2x41.3x21.1 mm;

Подключение

Примеры

Вывод в монитор последовательного порта значений плотности микрочастиц пыли в воздухе.

int measurePin = A0;                            // задаём переменную для вывода А0, к которому подключен вывод датчика для передачи значенийint ledPower = 2;                               // задаём переменную для вывода 2, к которому подкючен управляющий вывод датчикаint samplingTime = 280;                         // задаём переменную для времени (в микросекундах), в течении которого датчик производит подсчёт значенийint deltaTime = 40;                             // задаём переменную для времени, которое необходимо датчику для передачи данных в буферint sleepTime = 9680;                           // задаём переменную для времени, в течении которого к датчику не будет обращенияfloat voMeasured;                               // задаём переменную для "сырых" значений с датчикаfloat calcVoltage;                              // задаём переменную для значений, переведённых из "сырых" в вольтыfloat dustDensity;                              // задаём переменную для значений, переведённых из вольт в плотность микрочастиц пыли в воздухеvoid setup() {  Serial.begin(9600);                           // инициируем передачу анных в монитор последовательного порта на скорости 9600 бит/сек  pinMode(ledPower, OUTPUT);                    // настраиваем цифровой вывод 2 на работу в режиме выход}void loop() {  digitalWrite(ledPower, LOW);                  // задаём на управляющем выводе датчика значение LOW  delayMicroseconds(samplingTime);              // ждём, пока датчик произведёт подсчет  voMeasured = analogRead(measurePin);          // считываем значения с датчика  delayMicroseconds(deltaTime);                 // ждём, пока датчик передаст данные в буфер  digitalWrite(ledPower, HIGH);                 // задаём на управляющем выводе датчика значение HIGH  delayMicroseconds(sleepTime);                 // пауза 9680 микросекунд (минимальное время между опросами датчика)  calcVoltage = voMeasured * (5.0 / 1024.0);    // переводим "сырые" значения в вольты  dustDensity = 0.17 * calcVoltage - 0.1;       // переводим вольты в плотность микрочастиц пыли в воздухе  Serial.print("Raw Signal Value: ");           // выводим текст в монитор порта "Сырые значения"  Serial.print(voMeasured);                     // выводим "сырые" значения с датчика в монитор порта  Serial.print(" --- Voltage: ");               // выводим текст в монитор порта "Вольтаж"  Serial.print(calcVoltage);                    // выводим значения с датчика, переведённые в вольты  Serial.print(" --- Dust Density: ");          // выводим текст в монитор порта "Плотность пыли в воздухе"  Serial.println(dustDensity);                  // выводим значение плотности микрочастиц пыли в воздухе в мкг/м3  delay(1000);                                  // пауза 1 секунду}

Комплектация

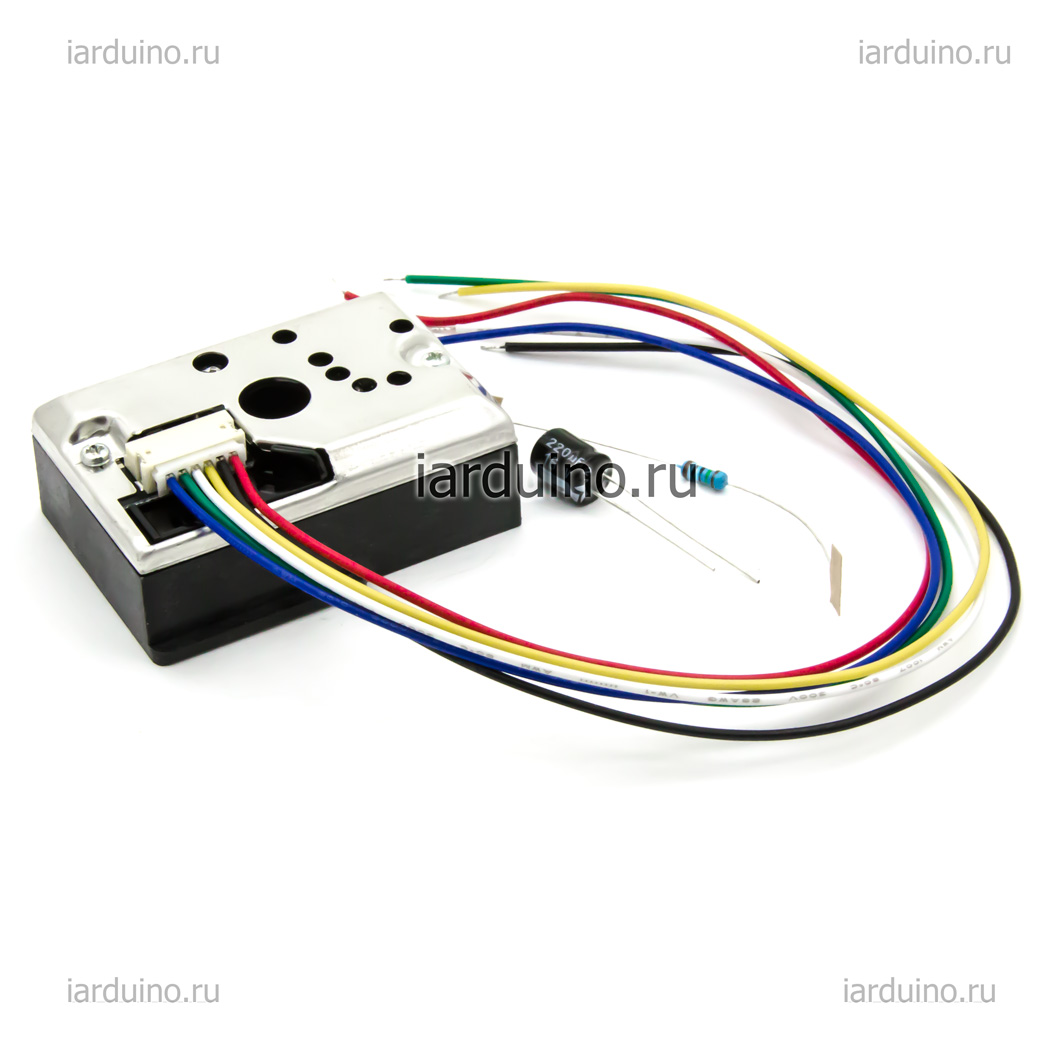

• 1х датчик пыли GP2Y1010AU0F;
• 1х Шлейф для подключения датчика;

Ссылки

• DataSheet
