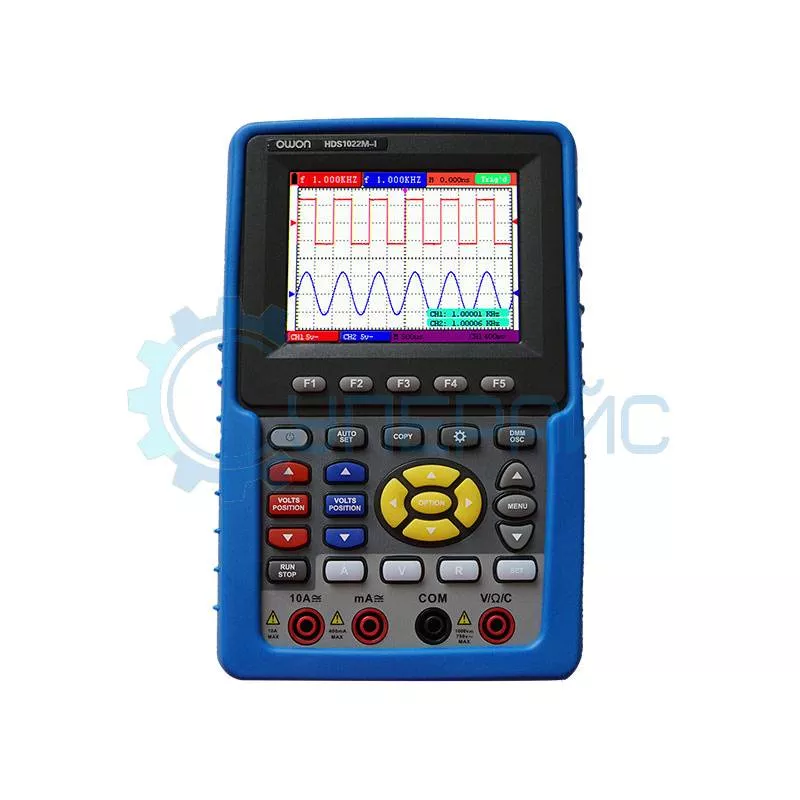

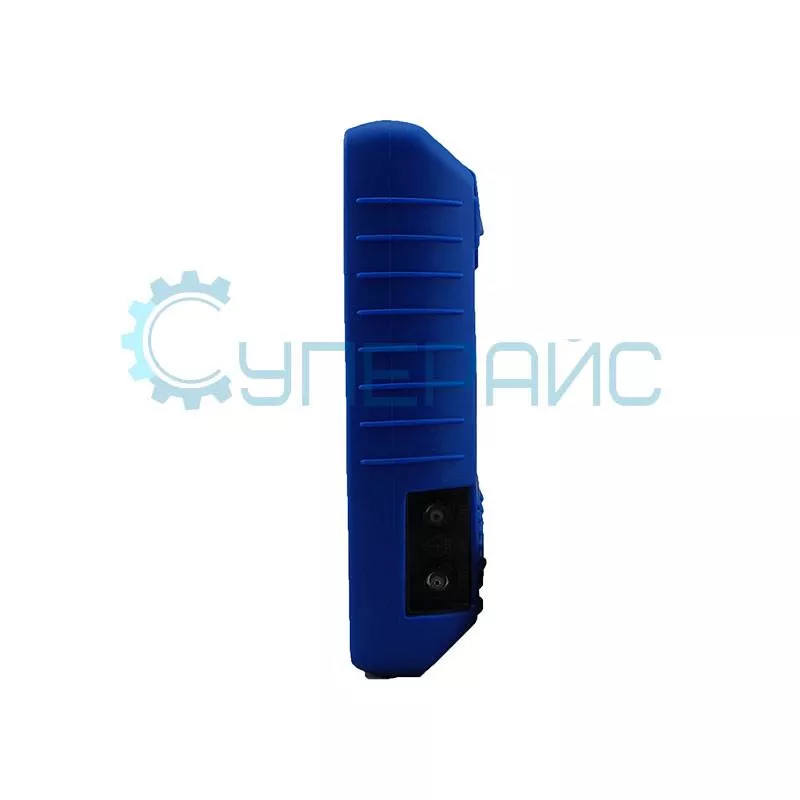

Двухканальный скопметр OWON HDS1022M-I
Технические характеристики OWON HDS1022M-I
Количество каналов | 2 |
Полоса пропускания | 20 МГц |
Максимальная частота дискретизации в реальном времени | 100 МВыб / с |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
Максимальное входное напряжение | ± 400 В CAT II |
Напряжение изоляции | 1000 : |
Время задержки между каналами | 150 пс |
Горизонтальная система | |
Интерполяция формы волны | sin (x) / x |
Глубина хранения | 6 Кб |
Коэффициент развёртки | 5 нс / дел - 100 с / дел |
Диапазон частоты дискретизации | 0,25 Выб / с - 100 МВыб / с |
Точность | ± 100 ppm |
Точность измерения времени интервала (полная полоса пропускания) | одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс) > 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс) |
Вертикальная система | |
Вертикальное разрешение | 8 бит |
Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
Время нарастания | ≤ 17.5 нс |
Смещение | ± 2 В (5 мВ / дел - 200 мВ / дел) ± 50 В (500 мВ / дел - 5 В / дел) |
Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
Точность измерения постоянного тока (режим выборки среднего значения) | разница напряжений между любыми двумя точками на осциллограмме после усреднения захваченных осциллограмм превышает 16: ± (5% считывания + 0,05 деления) |
Система синхронизации | |
Режимы триггера | фронт (нарастающий, ниспадающий), видео (NTSC, PAL и SECAM ), альтернативный |
Диапазон уровня запуска триггера | ± 6 деления от центра экрана |
Точность уровня триггера | ± 0,3 дел |
Смещение триггера | 655 делений для предварительного запуска и 4 деления для последующего запуска |
Диапазон удержания триггера | 100 нс - 10 с |
Частотомер | |
Разрешение | 6 цифр |
Частотный диапазон | AC от 2 кГц до полной полосы пропускания |
Система измерения | |
Курсорные измерения | разность напряжений между курсорами ΔV разность времени между курсорами ΔT |
Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, + Duty, - Duty, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса |
Хранение формы волны | 4 формы волны |
Мультиметр | |
Максимальное разрешение | 4000 отсчетов |
Режимы тестирования | напряжение, ток, сопротивление, емкость |
Входное сопротивление | 10 МОм |
Напряжение постоянного тока | 400 мВ, 4 В, 400 В, 1000 В, с точностью ± (1% + 1) |
Напряжение переменного тока (40 Гц - 400 Гц) | 4 В, 40 В, 400 В, с точностью ± (1,2% + 3) |
Постоянный ток | 40 мА, 400 мА, с точностью ± (1.5% + 1) 10 А с точностью ± (3% + 3) |
Переменный ток | 40 мА с точностью ± (1,5% + 3) 400 мА с точностью ± (2% + 1) 10 А с точностью ± (3% + 3) |
Сопротивление | 400 Ом, с точностью ± (1% + 3) 4 кОм, 40 кОм, 400 кОм, 4 МОм, с точностью ± (1% + 1) 40 МОм, с точностью ± (1,5% + 3) |
Емкость | 51.2 нФ - 100 мкФ, с точностью ± (3% + 3) |
Диод | 0 - 1,5 В |
Общие характеристики | |
Дисплей | 3,7 дюймов, TFT ЖК - экран, 640 х 480, 65536 цветов |
Питание | 100 - 240 В AC, 50 / 60 Гц |
Потребляемая мощность | < 6 Вт |
Выходное напряжение | 10 В DC |
Выходной ток | 1500 мА |
Батарея | литий ионная 7.4 В, емкость 3500 мАч |
Интерфейс | USB |
Диодные измерения | есть |
Режимы выбора диапазона мультиметра | автоматический / ручной |
Рабочая температура | от 0°С до 50°С |
Температура хранения | от -20°С до 60°С |
Габариты | 180 х 113 х 40 мм |
Вес нетто | 645 г |

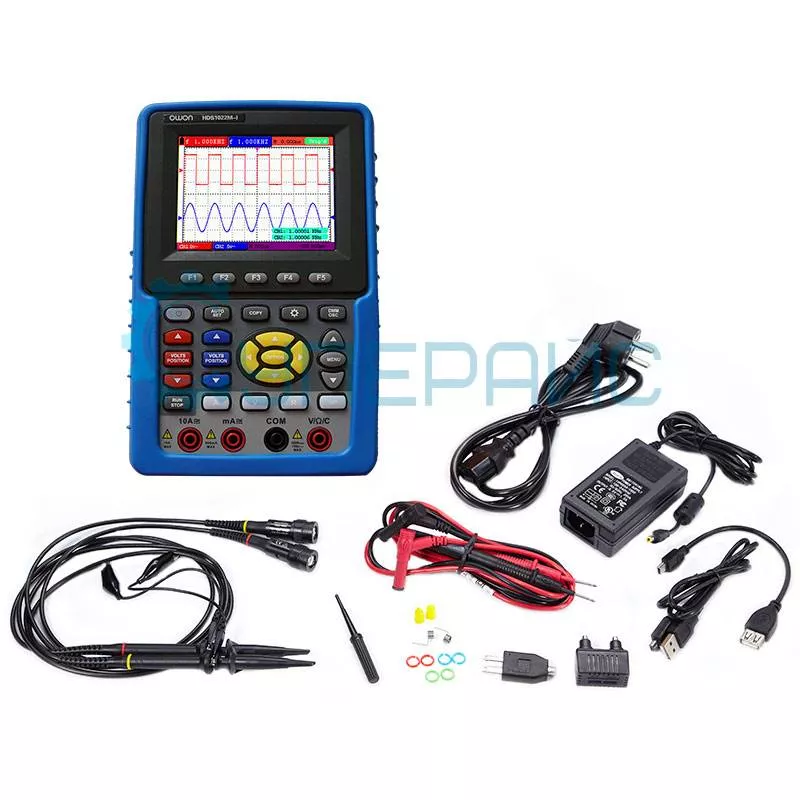

Комплектация | портативный осциллограф OWON HDS1022M-I - 1 шт |
| щупы для осциллографа - 2 шт измерительные провода - 1 комплект адаптер питания - 1 шт кабель питания - 1 шт USB кабель - 1 шт модуль для измерения емкости - 1 шт зажим для тестирования 1 кГц / 5 В прямоугольного сигнала - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
