Генератор сигналов MHS-5200A (25 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNTEK MHS-5200A
Характеристики генератора сигналов | |||
Количество каналов | 2 | ||
Полоса пропускания | 25 МГц | ||
Частота дискретизации | 200 МВыб / с | ||
Диапазон частот | 0,01 Гц - 25 МГц | ||
Глубина записи | 2048 бит | ||
Вертикальное разрешение | 12 бит | ||
Волновые характеристики | |||
Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы | ||
Частотные характеристики | |||
Синусоидальный сигнал | 0,01 Гц - 25 МГц | ||
Прямоугольный сигнал | 0,01 Гц - 6 МГц | ||
Треугольный сигнал | 0,01 Гц - 6 МГц | ||
Пилообразный сигнал | 0,01 Гц - 6 МГц | ||
TTL цифровой сигнал | 0,01 Гц - 6 МГц | ||
Характеристики синусоидального сигнала | |||
Гармоническое искажение | < 1 МГц: ≥ 40 дБ 1 МГц - 20 МГц: ≥ 35 дБ | ||
Полное гармоническое искажение | < 0.8% (20 Гц - 20 кГц) | ||
Характеристики прямоугольного сигнала | |||
Погрешность | ≤ 10% | ||
Длительность фронта и спада | ≤ 20 нс | ||
Рабочий цикл | 0 - 99,9% | ||
TTL выход | |||
Низкий уровень | &< 0,3 В | ||
Высокий уровень | 1 - 7,5 В | ||
Время нарастания/спада | ≤ 20 нс | ||
Фазовые характеристики | |||
Диапазон | 0 - 359,99° | ||
Разрешение | 1° | ||
Амплитудные характеристики | |||
Амплитуда выходного сигнала | 5 мВ - 20 В | ||
Ток выходного сигнала | до 50 мА | ||
Амплитуда выходного сигнала | ± 10 В | ||
Выходное сопротивление | 50 Ом (± 10%) | ||
Характеристики частотомера и счетчика | |||
Диапазон частоты | 0,1 Гц - 60 МГц | ||
Период | 20 нс - 20 с | ||
Длительность положительного/отрицательного импульса | 10 нс - 10 с | ||
Рабочий цикл | 0,1% - 99,9% | ||
Диапазон измерения | 0 - 4294967295 | ||
Диапазон входного напряжения | 0,5 - 20 В | ||
Диапазон измерения | вход Ext. IN (AC сигнал), вход TTL IN (цифровой сигнал) | ||
Общие характеристики | |||
Дисплей | LCD 1602 | ||
Интерфейс | USB, скорость 57600, протокол - командная строка | ||
Питание | DC 5 В, 2 А | ||
Габариты | 240 х 240 х 120 мм | ||
Вес нетто | 542 г | ||
Комплектация | генератор сигналов JUNTEK MHS-5200A - 1 шт | ||
| USB кабель - 1 шт блок питания - 1 шт BNC кабель - 2 шт TTL плата расширения - 1 шт диск с ПО - 1 шт | ||
Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Функциональный генератор сигналов MHS-5200A - 25 МГц, 2 выходных канала
Генератор сигналов произвольной формы MHS-5200A работает с помощью DDS technology- технологии прямого цифрового синтеза, которая производит высокоточный сигнал. Генератор используется для моделирования электронных схем, симуляции сигналов и датчиков. Оснащен высокоскоростным микропроцессором и имеет высокую производительность.
Двухканальный генератор имеет интуитивно понятный интерфейс: вам не придется долго разбираться в настройках и схемах, можно сразу приступать к работе. Стабильный, многофункциональный генератор отличается удобством и надежностью. Заслуженно пользуется высоким спросом среди профессионалов и любителей.

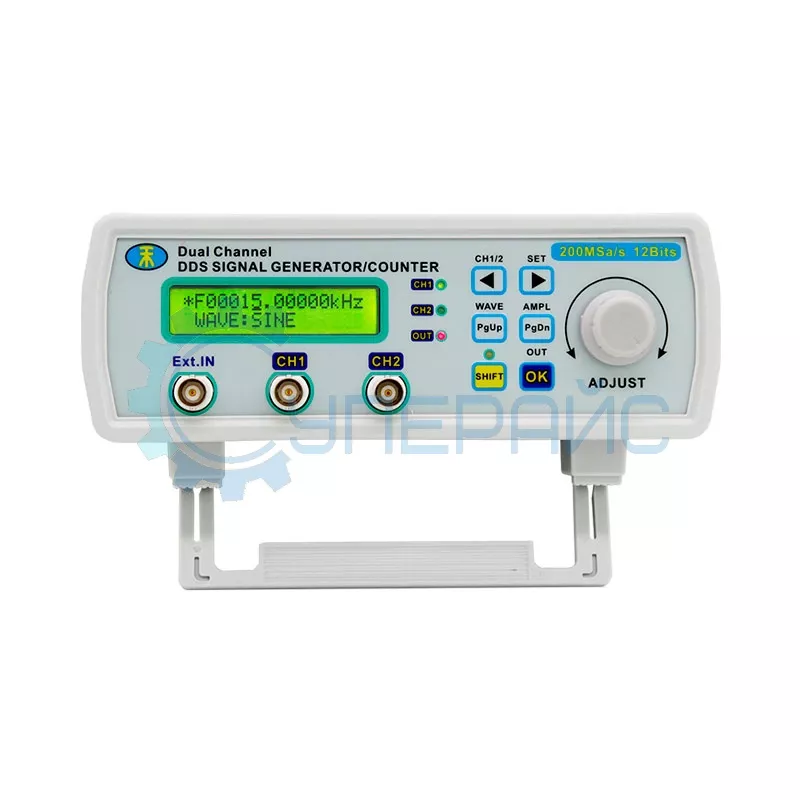

- Дисплей LCD 1602;
- Индикатор состояния;
- Кнопки управления;
- Ручка энкодера;
- Внешний вход;
- Выход канала CH1;
- Выход канала CH2;

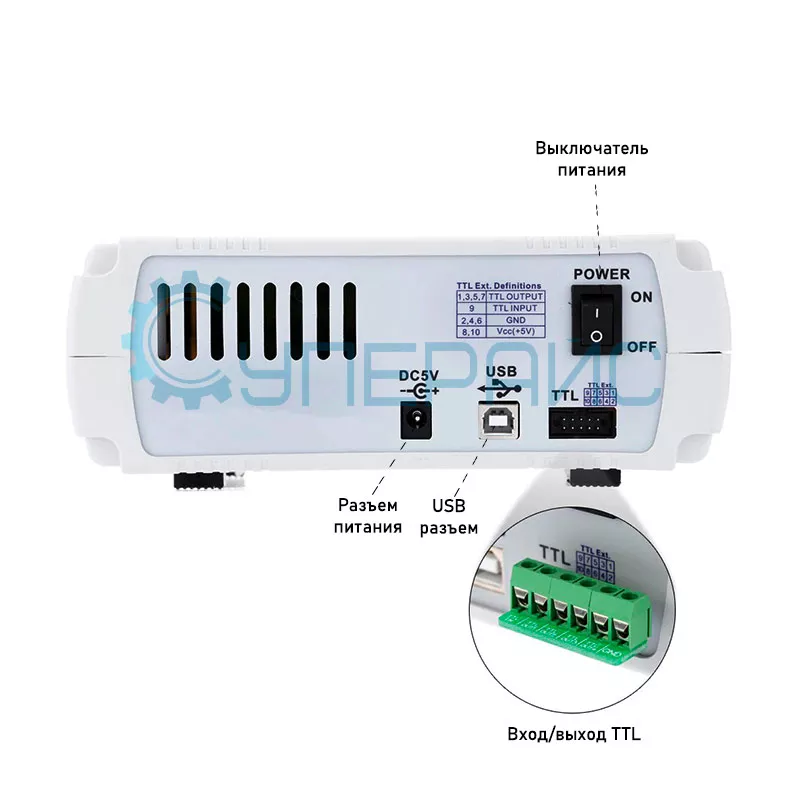

- Разъем питания 5 Вольт;
- USB интерфейс передачи данных;
- Вход/выход TTL;
- Выключатель питания.
В стандартный комплект поставки входит:
- USB кабель;
- Адаптер питания;
- Кабель BNC-крокодилы;
- TTL плата расширения;
- Диск с программным обеспечением.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
