Генератор сигналов JUNCE JDS6600 - 60M (2 канала х 60 МГц)
0
18 152 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS6600-60M
| Характеристики генератора сигналов | |
| Количество каналов | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 266 МВыб/с |
| Диапазон частот | 0,01 мкГц - 60 МГц |
| Длина волны | 2048 бит |
| Вертикальное разрешение | 14 бит |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм, по умолчанию установлено 15 групп) |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 мкГц - 60 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц |
| Пилообразный сигнал | 0,01 мкГц - 15 МГц |
| Импульсный сигнал | 0,01 мкГц - 6 МГц |
| TTL/CMOS | 0,01 мкГц - 6 МГц |
| Произвольный сигнал | 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 15 нс |
| Диапазон регулировки длительности импульса | 30 нс - 4000с |
| Разрешение | 0,01 мкГц |
| Точность частоты | ± 20 ppm |
| Стабильность частоты | ±1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение | < 1 МГц: ≥ 45 дБ 1 МГц - 20 МГц: ≥ 40 дБ |
| Полное гармоническое искажение | < 0.8% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,1 - 99,9% |
| Характеристики пилообразного сигнала | |
| Линейность | > 98% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Диапазон выходной амплитуды | 2mVpp-20Vpp |
| Частота | ≤ 10 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 часов |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Амплитуда выходного сигнала | > 4 В |
| Диапазон регулировки смещения | от -9,99 В до 9,99 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| TTL/CMOS выход | |
| Низкий уровень | &< 0,3 В |
| Высокий уровень | 1 - 10 В |
| Время нарастания/спада | ≤ 20 нс |
| Характеристики частотомера | |
| Диапазон | 1 Гц - 100 МГц |
| Точность измерения | время захвата: 0,01 - 10 с |
| Характеристики счетчика | |
| Диапазон измерения | 0 - 4294967295 |
| Режим | 2 вида режима сопряжения, DC и AC |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 2mVpp-20Vpp |
| Измерение ширины длительности импульса | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Период | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная, логарифмическая |
| Длительность периода изменения частоты | 0,1 - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Режимы | Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC) |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый цветной TFT дисплей, 320 x 240 пикселей |
| Языки меню | английский |

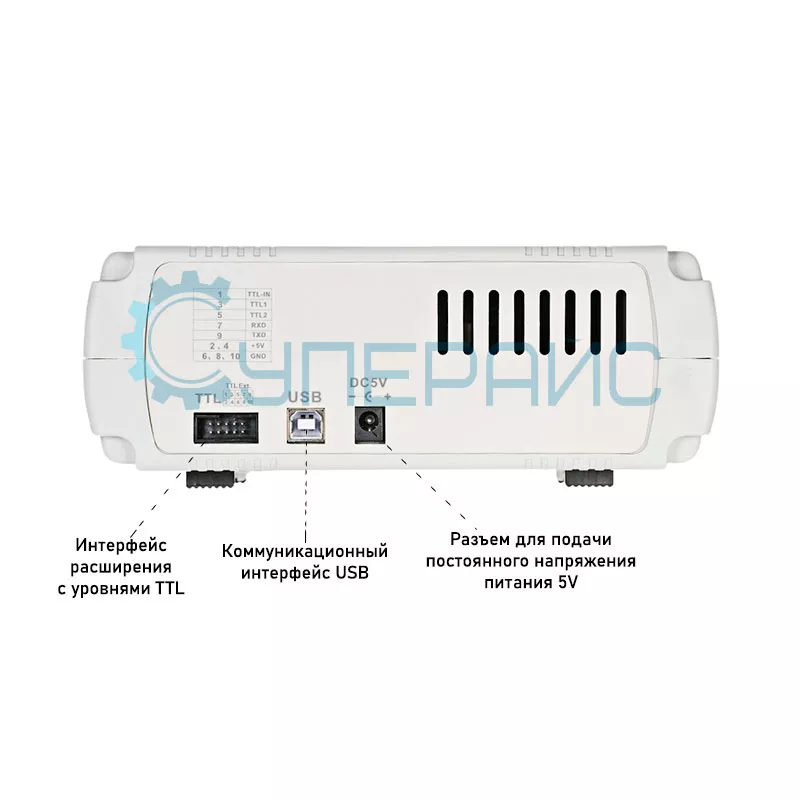

| Интерфейс | USB, UART с уровнями TTL |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |
| Габариты | 194 х 178 х 69 мм |
| Вес нетто | 600 г |
| Комплектация | генератор сигналов JUNCE JDS6600-60M – 1 шт |
| сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 1 шт кабель BNC-крокодилы – 1 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт | |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |

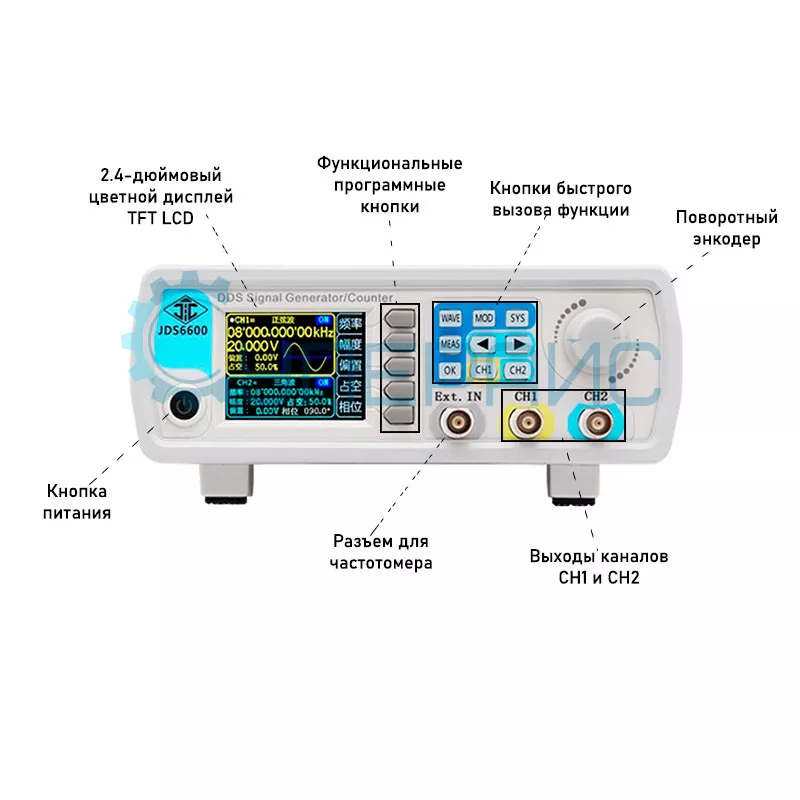

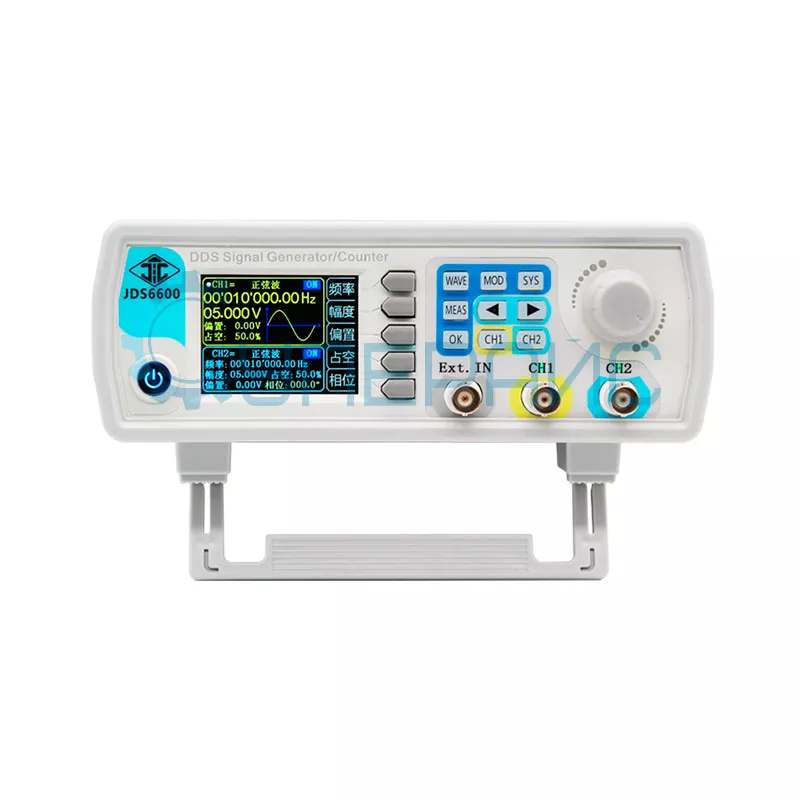

Прецизионный генератор сигналов JUNTEK JDS6600-60M с цифровым дисплеем
JDS6600-60M является старшей моделью анонсированной ранее серии генераторов сигналов произвольной формы. Это высокопроизводительный источник сигналов, с максимальной скоростью выборки 266 МВыб/с и разрешением ЦАП 14 бит, обладающий минимальным уровнем гармонических искажений формы генерируемых колебаний.
Особенностью конструкции генератора является наличие двух полностью независимых выходных каналов (CH1 и CH2) с возможностью формирования высокочастотного синусоидального сигнала в диапазоне до 60 МГц.
JDS6600-60M может использоваться для создания как простых, так и сложных сигналов, имеет в своем арсенале 60 форм сигналов, определяемых пользователем.
Функциональные возможности:
- Формирование до 60 видов сигналов произвольных форм с частотой до 6 МГц;
- Цветной ЖК дисплей 2,4 дюйма, отображающий форму выходного сигнала одновременно для двух каналов;
- Высокая точность измерений;
- Частота дискретизации 266 МВыб/с;
- Вертикальное разрешение 14 бит;
- Память формы сигнала 2,048 Кб;
- Разрешение по частоте 0,01 мкГц;
- Встроенный частотомер до 100 МГц и счетчик импульсов;
- Сохранение и использование 100 групп настроек;
- Точная регулировка длительности импульса в диапазоне от 30 нс до 4000с;
- Точная настройка отклонения фазы между двумя каналами;
- Коррекция скважности, амплитудная и частотная модуляции;
- Интерфейс USB-UART;
- Защита от короткого замыкания;
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
