Генератор сигналов FG085 miniDDS (конструктор)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JYE Tech FG085
| Характеристики генератора сигналов | |
| Диапазон частот | 1 Гц ~ 200 кГц (синус) |
| Разрешающая способность по частоте | 1 Гц |
| Разрешающая способность по периоду | 1 мс |
| Максимальная погрешность частоты | режим CW: 0,1490 Гц для F>40 Гц 0,000596 Гц для F<=40 Гц режим развертки: 0,1490 Гц |
| Диапазон амплитуды | 0 ~ 10 В |
| Разрешающая способность по амплитуде | 0,1 В |
| Диапазон смещения | - 5 В ~ +5 В |
| Глубина памяти | 256 байт |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Питание | DC 15V |
| Габариты | 155 x 55 x 30 мм |
| Вес нетто | 100 г |
| Комплектация | генератор сигналов FG085 miniDDS (конструктор) - 1 комплект |
| | кабель BNC 0,6 м - 1 шт руководство пользователя - 1 шт |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Простой радиолюбительский kit-набор FG085 miniDDS для сборки широкодиапазонного генератора сигналов различной формы

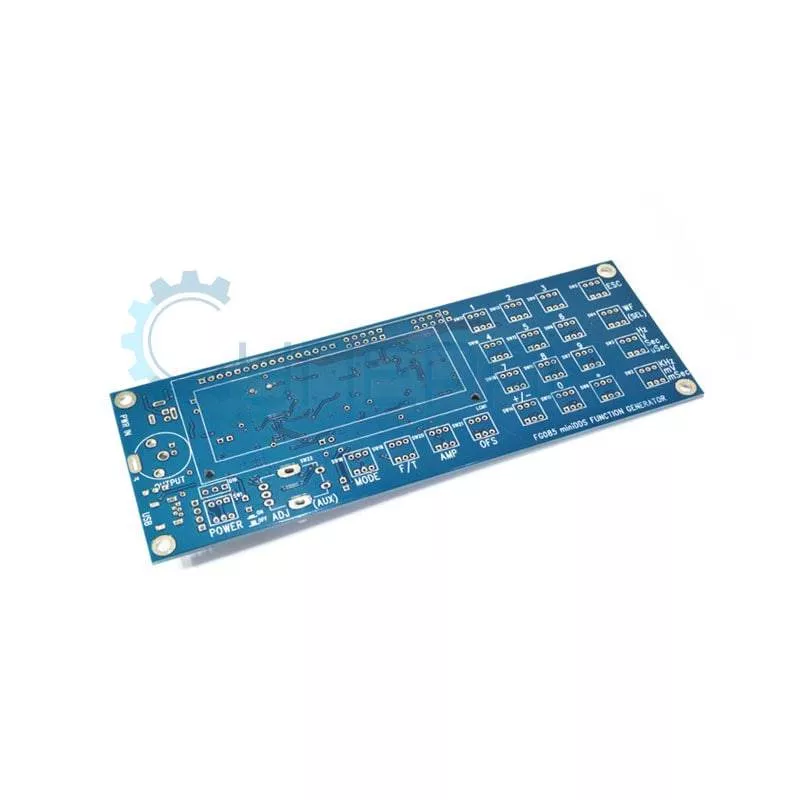

Генератор сигналов FG085 miniDDS – это конструктор радиолюбителя для сборки функционального генератора своими руками, который содержит в себе просто устанавливаемые компоненты, такие как: кнопки, энкодеры, разъемы, электролитические конденсаторы. Микросхемы и SMD-элементы уже припаяны к платам, соединяемым по углам, при помощи прилагаемых винтов и стоек. Собранный инструмент интуитивно понятен и прост в использовании.
Функциональный генератор своими руками на микроконтроллере Atmega 48 генерирует частоты синусоидальной, треугольной, пилообразной и прямоугольной форм. Контроллер Атмега 168 предназначен для обслуживания экрана и клавиатуры. Преобразователь МС34063 обеспечивает отрицательные значения напряжения импульсов на выходе.
Характеристики и особенности инструмента отражают все его возможности:
- Генерация нескольких типов волн: синусоидальной, меандра, треугольной, пилообразной и волны произвольной формы.
- Возможность применения генератора как источник постоянного напряжения, при установке частоты на 0.
- Генерация сигналов контроля/тестирования с задаваемым периодом, амплитудой и фазой.
- Быстрая настройка частоты, амплитуды и фазы с помощью клавиатуры, и регулировка посредством поворотной ручки.
- Сохранение настроек.
FG085 позволяет получать на выходе частоты синусоидальной формы, которые могут изменяться от 0 Гц до 200 кГц. Этого достаточно для работы с аудио- и ультразвуковыми устройствами. Частота сигнала других форм может достигать 10 кГц. Подключаемый осциллограф отобразит наличие нежелательных "выбросов", крутизну фронтов прямоугольных импульсов и другие характеристики.
В режиме генератора качающейся частоты производится установка начального и конечного её значения, а также период и шаг изменения. Проверка АЧХ усилителей, фильтров, резонансных частот контуров также требует подключения к выходу тестируемого устройства осциллографа.
В режиме «простого» управления серводвигателями fg generator типа 085 позволяет производить настройку амплитуды, частоты, заполнения и других параметров напряжения, подаваемого на двигатель. Для подключения серводвигателя имеется припаиваемая к плате гребенка. Следует учесть, что проверяемый мотор легче приводить в движение при подаче на него отдельного питания.
В режиме «сложного» управления имеется возможность плавного разгона и торможения сервомотора, которая требуется при конструировании роботов. Соответствующие параметры генератора следует настроить. Питание двигателя лучше осуществлять отдельно.
Прошивка
Прошивку контроллера можно изменить. Для этого прибор имеет разъем USB и две десятивыводных «гребёнки», для программирования. DDS-схема mini-генератора преобразует цифровой сигнал, хранящийся в памяти устройства в аналоговый. Изменение цифрового сигнала, при помощи синтезатора, позволяет получать на выходе прибора колебания произвольной формы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
